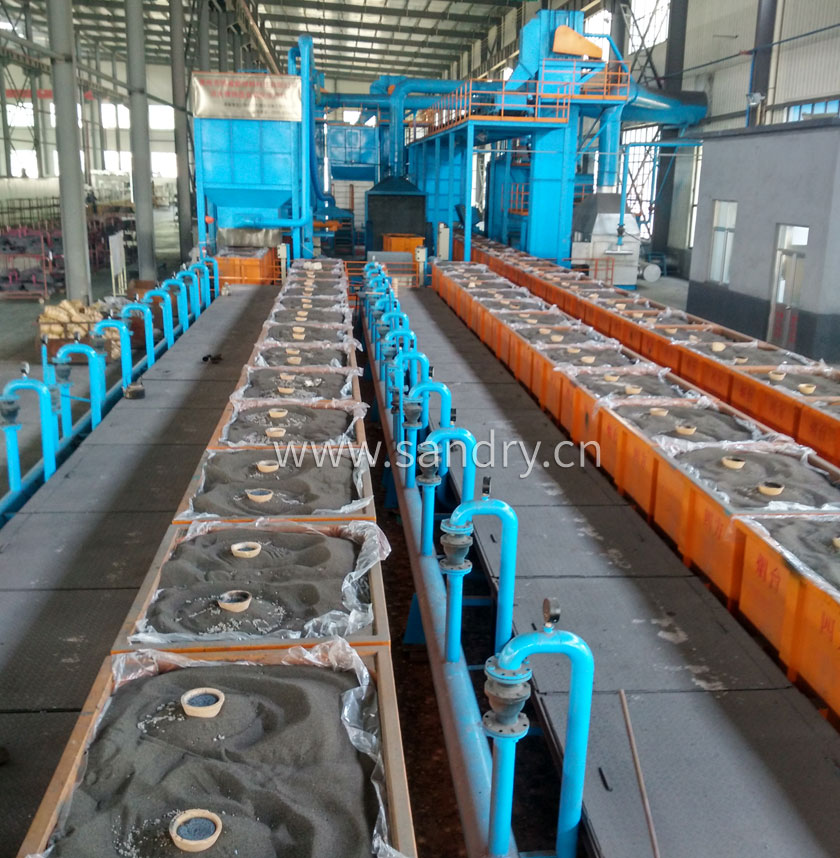

隐没模铸造结构复杂（尤其内部结构复杂）的零件以及分型面不好寻找和确定、造型也比力辣手的铸件出格合用；但是隐没模铸造一向存在粘砂的情况，为了更好的解决这一问题必须弄清清粘砂的内涵机理，找出更好的解决步骤，在隐没模铸造出产中,造成粘砂原因不止一个成分，以下我们单一分析一下常见的几个原因及解决步骤：
一、干砂紧实度不够
1、原因：在造型过程中填砂遗漏，导致模型部门处所紧实不到位，导致缺砂空位。在金属液充型过程中,模型表表表固然有涂层,但在金属液的冲击和沉压,还是会存在破损,让金属液进入到型砂中,造成机械粘砂。
2、解决步骤：
造型作业时,保障模型的大平面垂直或倾斜搁置，模型中的各类退刀槽和盲孔部位开口方向朝上或则斜上安放,便于填砂紧实。若是受模型复杂结构等成分限度，仍有无法振动填实的部部位，预吓酌哄喃树脂砂部门充实，待固化后烘干1~2h即可装箱。
二、隐没模中的集热效应
1、原因：集热效应重要呈此刻铸件的沟槽及盲孔左近、由于金属液在这些处所淌过的功夫相比其它地位较长,使涂料和型砂过热造成金属液渗入,也容易推进和耽搁两种成分导致的渗入和侵蚀过程造成机械粘砂,甚至化学粘砂。
2、解决步骤：部门涂刷防渗涂层。在隐没模铸造出产工艺中通常城市对样子进行两次涂挂,在这两路工序之间将膨润土和白云母粉依照比例参与相应隐没模涂猜中，将其搅拌均匀后涂抹在容易粘砂的沟槽机盲孔型壁上，涂层与金属液接触后占有了不错的防渗入性，能够有效预防铸件沟槽和盲孔等部位的粘砂。
三、铸造中的毛细景象
1、原因：金属液浇注过程中与型腔接触，由于液体表表存在张力，使液体可能进入到狭幼的缝隙中，这种景象称为毛细景象。同种金属液的流动性会随温度的变动而变动,温度越高,其流动性也就越好,毛细景象也越显著。隐没模铸造,必要在模型表表涂上一层耐高温的资料,这种资料要拥有肯定的渗入性,这样能力保障聚苯乙烯(EPS)泡沫样子的裂解产品(气态和液态)实时排出。但金属液自身的的静压力加上负压的抽吸作使劲,液态金属也会随裂解产品一路透过涂料层渗入到充填砂中,从而形成一种机械粘砂。
2、解决步骤：在不粘包的前提下,适当降低浇注温度。
四、化学侵蚀易致粘砂
1、原因：造成化学粘砂的原因同样有两个方面，第一是配造涂料的成分分歧,必要哪些作为骨料，哪些资料的耐火度比力好，以及它们之间的比例，涂料层厚度必要达到几多城市影响到粘砂。其二是涂层厚度,涂层厚度太大,不只会提高成本,并且在烘干的过程中很容易开裂;涂层厚度要是太薄或有的处所没有涂刷到,高温金属液在真空度比力大时会穿过太薄或没有涂上涂料的处所,渗入型砂颗粒之间,更容易形成化学粘砂。
2、解决步骤：在第二次涂刷料时隐没模涂猜中参与3%~5%的氧化铁粉，搅拌均匀后将模型整体涂挂，氧化铁的的参与不仅能够预防化学侵蚀,并且能够增长涂层强度抗金属液的冲击。
